Pendahuluan

Apakah Anda baru dalam industri manufaktur elektronik atau baru pertama kali terjun ke perakitan PCB, memahami perbedaan di antara penyolderan reflow, penyolderan gelombangdan penyolderan selektif Hal ini sangat penting. Ketiga metode ini membentuk dasar dari proses SMT dan THT modern, masing-masing dirancang untuk menangani jenis komponen tertentu, struktur papan, dan persyaratan produksi.

Bagi pemula, istilah-istilah teknis bisa terasa membingungkan — zona pemanasan awal, gelombang timah, penumpukan fluks, sistem nitrogen, nozel mini, dan sebagainya. Namun, konsep dasarnya ternyata cukup sederhana jika dijelaskan dengan jelas.

Artikel ini memberikan sebuah Ramah pemula namun profesional Perbandingan antara tiga proses penyolderan. Anda akan mempelajari apa saja proses tersebut, bagaimana cara kerjanya, kapan sebaiknya digunakan, dan mengapa produsen memilih satu metode daripada yang lain.

---

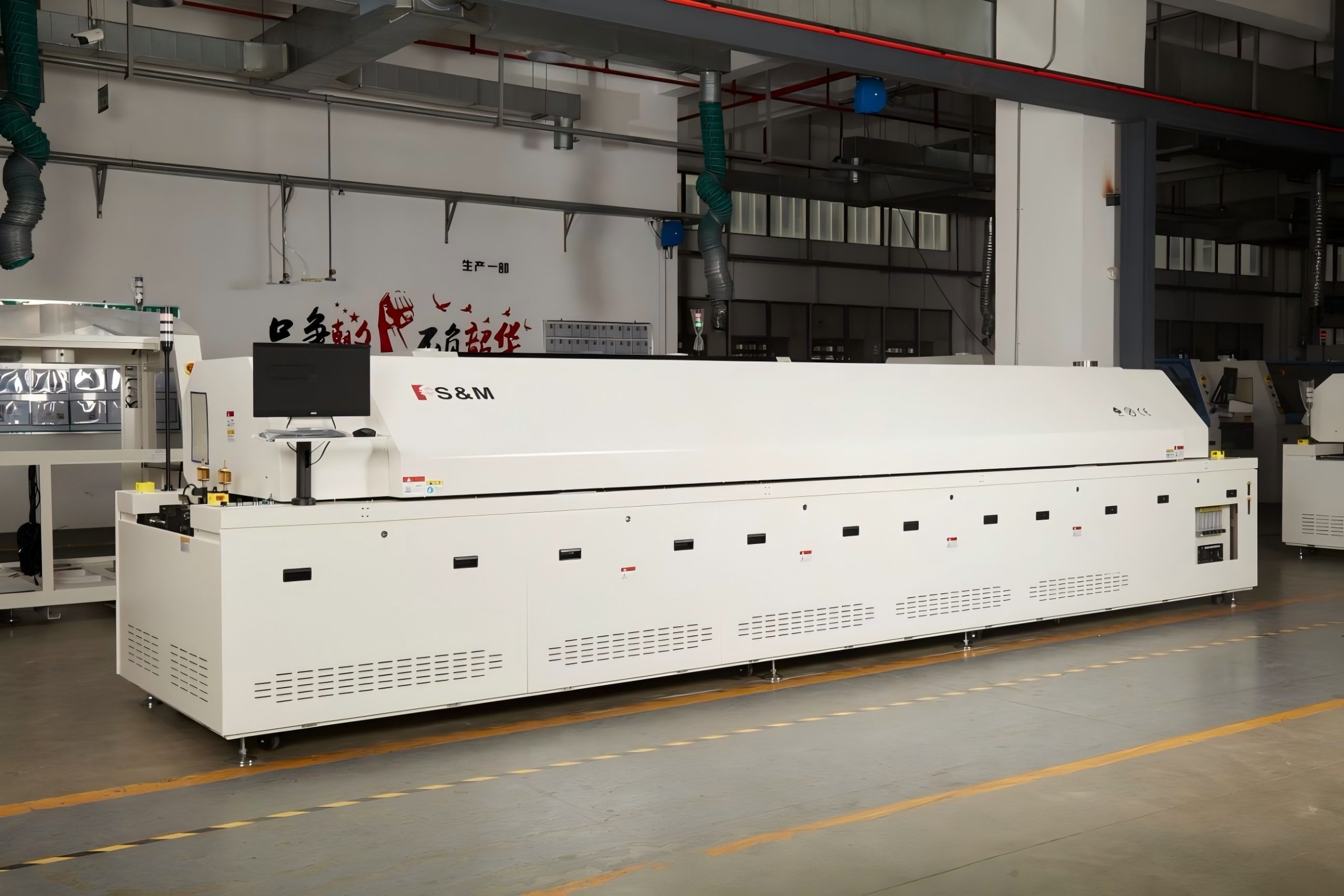

Reflow Soldering: Proses Utama dalam Manufaktur SMT Modern

Apa Itu Pengelasan Reflow?

Proses penyolderan reflow adalah proses penyolderan yang paling banyak digunakan dalam industri elektronik saat ini. Proses ini dirancang khusus untuk Teknologi pemasangan permukaan (SMT) Komponen seperti resistor, kapasitor, IC, BGA, QFN, dan lainnya.

Alih-alih merendam PCB ke dalam timah cair, penyolderan reflow menggunakan pasta timah, yang dicetak pada pad sebelum komponen dipasang. PCB kemudian melewati siklus pemanasan terkontrol di dalam oven reflow.

Bagaimana Proses Pengelasan Reflow Berfungsi (Langkah demi Langkah)

Proses penyolderan reflow tipikal meliputi tahap-tahap berikut:

1. Cetak Pasta Solder
   Pasta solder diaplikasikan pada pad-pad tertentu menggunakan stensil.

2. Penempatan Komponen SMT
   Mesin pick-and-place menempatkan komponen ke area yang telah dilapisi.

3. Pemanasan Oven Reflow
   Papan tersebut masuk ke dalam oven multi-zona di mana suhu secara bertahap meningkat.

4. Zona Aliran Ulang
   Timah las meleleh, membentuk sambungan listrik/mekanik.

5. Zona Pendinginan
   Pendinginan terkendali mengeraskan struktur sambungan.

Mengapa Pengelasan Reflow Populer

• Tangan Komponen SMT berukuran kecil dengan jarak pin yang rapat

• Otomatisasi tinggi = kecepatan tinggi

• Sangat stabil dan dapat diulang.

• Cocok untuk produksi massal

• Membuat sambungan timah yang bersih dan andal.

Batasan yang Perlu Diketahui oleh Pemula

• Tidak cocok untuk lubang melalui (THT) komponen

• Membutuhkan profil suhu yang ketat

• Penyimpanan dan pencetakan pasta solder memerlukan pengendalian.

Pemasangan ulang (reflow soldering) merupakan tulang punggung industri elektronik modern — mulai dari smartphone hingga papan kontrol industri.

---

Pemasangan Solder Gelombang: Pemasangan Solder THT Berkecepatan Tinggi untuk Produksi Massal

Apa Itu Pengelasan Gelombang?

Pemasangan gelombang adalah sebuah berkecepatan tinggi, berkapasitas tinggi Metode penyolderan yang digunakan terutama untuk komponen lubang melalui. Alih-alih melelehkan pasta timah, mesin ini menggunakan tangki besar berisi timah cair untuk menciptakan “gelombang.”

PCB melewati gelombang ini, dan timah las secara otomatis menempel pada pin logam yang terpapar.

Bagaimana Cara Kerja Pengelasan Gelombang (Penjelasan Sederhana)

1. Fluksing
   Semprotan flux diaplikasikan untuk melindungi PCB dan meningkatkan kelembaban.

2. Pemanasan awal
   Papan dipanaskan untuk mengaktifkan fluks dan mencegah kejutan termal.

3. Kontak Gelombang Solder
   Permukaan bawah PCB menyentuh gelombang timah cair, secara instan membentuk ratusan sambungan.

4. Pendinginan
   Papan mendingin dan sambungan mengeras.

Di Mana Pengelasan Gelombang Berkilau

• Sangat cocok untuk papan dengan banyak konektor

• Sangat cocok untuk peralatan rumah tangga, panel listrik, dan sirkuit industri

• Metode tercepat untuk penyolderan massal THT

• Biaya per unit yang rendah untuk volume besar

Batasan yang Perlu Dipahami

• Tidak cocok untuk PCB dengan area SMT yang padat.

• Sulit untuk menyolder hanya pada area tertentu.

• Peningkatan konsumsi timah las

• Risiko terjadinya jembatan jika desain tidak dioptimalkan

Pemasangan gelombang tetap menjadi solusi yang efektif di mana kecepatan dan kapasitas produksi menjadi prioritas utama.

---

Pemasangan Solder Selektif: Pemasangan Solder THT Presisi untuk Papan Sirkuit Campuran Teknologi Modern

Apa Itu Pengelasan Selektif?

Pemasangan solder selektif adalah alternatif presisi Untuk penyolderan gelombang. Alih-alih menyolder seluruh bagian bawah PCB, metode ini secara presisi menargetkan pin THT individu atau area tertentu menggunakan pot solder mini atau sistem multi-nozzle.

Metode ini sangat berguna untuk papan sirkuit cetak campuran SMT + THT saat ini.

Bagaimana Cara Kerja Pengelasan Selektif

Ada dua teknik penyolderan selektif utama:

(1) Semprotan Fluxing + Nozzle Gelombang Mini

• Nozel robot menyemprotkan fluks pada pad yang dipilih.

• Nozel solder yang dipanaskan menyolder pin secara individual.

(2) Pengelasan Celup Selektif

• Seluruh bagian THT dicelupkan ke dalam bak timah yang lebih kecil.

Keuntungan Utama

• Presisi tinggi — Hanya menargetkan pin-pin tertentu

• Sangat cocok untuk komponen yang sensitif terhadap suhu

• Mencegah kerusakan ke komponen SMT di sekitarnya

• Sisa timah yang sedikit

• Kontrol yang lebih besar melalui jalur yang dapat diprogram

Pemasangan solder selektif sangat penting untuk elektronik otomotif, perangkat medis, perakitan aerospace, dan desain PCB kompak.

Keterbatasan

• Lebih lambat daripada penyolderan gelombang

• Diperlukan pemrograman yang lebih kompleks.

• Biaya peralatan yang lebih tinggi

Namun, keakuratan dan keandalannya menjadikannya tak tergantikan untuk perakitan tingkat lanjut.

---

Perbandingan Ramah Pemula: Reflow vs Wave vs Selective

Perbandingan Tujuan

Perbandingan Kinerja

---

Metode Pengelasan Mana yang Harus Dipilih oleh Pemula?

Pilih Oven Reflow Jika:

• Anda sedang membuat papan SMT.

• Anda memerlukan presisi tinggi dan stabilitas.

• Desain Anda mencakup IC, BGA, QFN, dan sebagainya.

Pilih Pengelasan Gelombang Jika:

• Banyak konektor atau komponen THT berukuran besar

• Produksi berkapasitas tinggi dengan biaya rendah

• Rancangan PCB sederhana tanpa komponen SMT yang berdekatan

Pilih Secara Selektif Gelombang Pemasangan Solder Jika:

• PCBs mengandung baik SMT maupun THT

• Komponen sensitif tidak boleh terpapar panas tinggi.

• Anda memerlukan solder THT yang paling andal.

---

Contoh Nyata dari Industri

Elektronik Konsumen

Oven reflow digunakan untuk komponen SMT tipe 95%, sedangkan pengelasan gelombang atau pengelasan gelombang selektif digunakan untuk konektor.

Elektronika Otomotif

Pemasangan gelombang selektif sering digunakan karena persyaratan keandalan yang ketat dan perlindungan termal yang diperlukan.

Elektronika Daya

Proses penyolderan gelombang dapat menangani komponen THT berukuran besar seperti transformator dan blok terminal.

Medis & Dirgantara

Pemasangan gelombang selektif memastikan akurasi tinggi dan stres termal minimal.

---

Kesimpulan

Oven reflow, penyolderan gelombang, dan penyolderan gelombang selektif masing-masing memainkan peran unik dalam manufaktur elektronik.

• Proses reflow Oven menangani semua komponen SMT dengan presisi.

• Penyolderan gelombang Menyediakan pengelasan THT yang cepat dan berskala besar.

• Pilihan Pemasangan gelombang menawarkan akurasi tinggi untuk papan sirkuit kompleks dengan teknologi campuran.

Bagi pemula, memahami perbedaan-perbedaan ini membantu Anda memilih metode penyolderan yang tepat dan memastikan kualitas produk yang lebih baik, keandalan yang ditingkatkan, serta efisiensi produksi yang optimal.

Seiring dengan semakin kecil dan canggihnya desain PCB, kombinasi dari proses-proses ini — bukan hanya satu — menjadi dasar dari produk elektronik ber kinerja tinggi saat ini.
